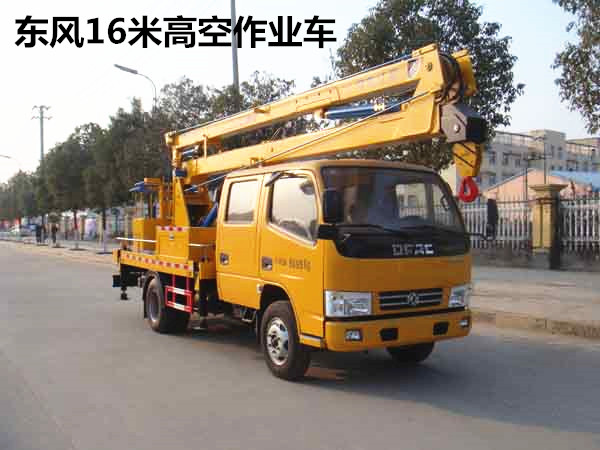

東風16米高空作業車
湖北江南專用特種汽車有限公司——高空作業車
咨詢熱線：15335778178 0722-3336578
上裝技術參數：三節折臂，最大作業半徑：7m，最大作業高度16m，360°全回轉，最大起吊質量1000KG，最大起吊高度8.4m，支腿跨距縱向*橫向：3300*3380（mm）吊籃額定載荷200KG，吊籃尺寸：1080*610*1100，外置拉桿機械調平，帶油缸鎖止功能，上中下液壓、電控雙操作。
產品說明：采用國產、進口換向閥及液壓油缸，換向平穩，操作靈活方便，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖，系統設過載保護閥，油壓超過定值、自動卸載，支腿與工作臂互鎖，防止誤操作。 H型支腿，支腿即可獨立伸縮、又可聯動，吊鉤選裝1噸（可伸縮800—1000mm）

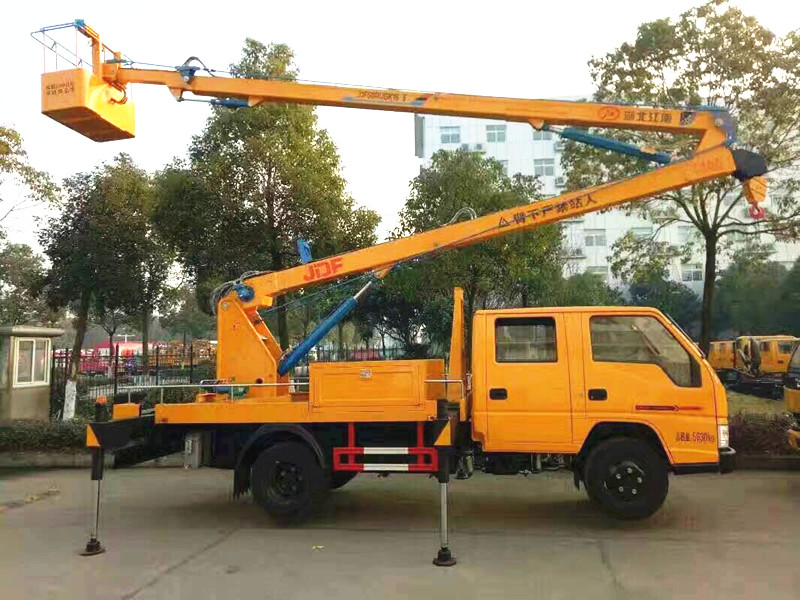

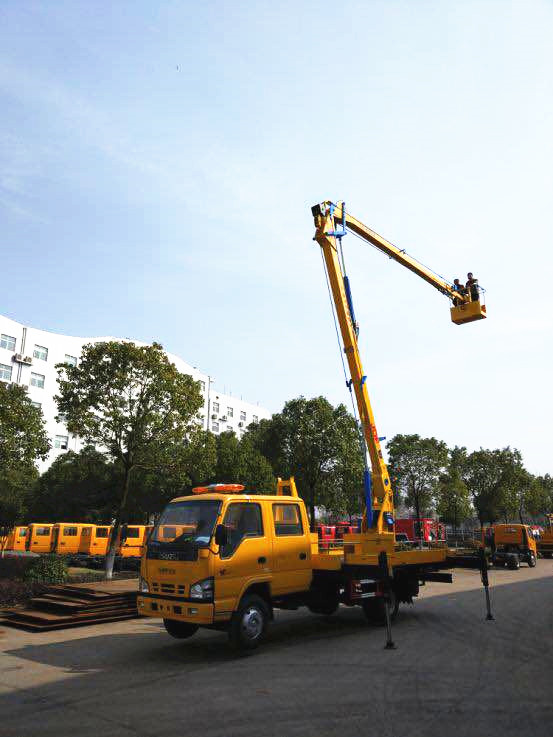

高空作業車操作圖：
【主要技術參數】 |
|||
產品商標 |
江特牌 |
公告批次 |
298 |
產品名稱 |
產品號 |
ZM3765JD02E |
|
總質量(Kg) |
5695 |
罐體容積(m3) |
|
額定載質量(Kg) |
|
外形尺寸(mm) |
7650×2040×3170 |
整備質量(Kg) |
5370 |
貨廂尺寸(mm) |
×× |
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
駕駛室準乘人數(人) |
2+3 |
載質量利用系數 |
|
接近角/離去角(°) |
20/12 |
前懸/后懸(mm) |
1040/2142 |
軸數 |
2 |
軸距(mm) |
3308,2800 |
軸荷(Kg) |
2280/3415 |
最高車速(Km/h) |
99 |
其它 |
隨底盤選裝駕駛室;前伸 |
||
【底盤技術參數】 |
|||
底盤型號 |
EQ1070DJ3BDF |
底盤名稱 |
載貨汽車底盤（二類） |
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
外形尺寸(mm) |
5845,5090×1980×2160,2040 |
輪胎數 |
6 |
接近角/離去角(°) |
20/18 |
輪胎規格 |
7.00-16,7.00R16 |
鋼板彈簧片數 |
6/6+5 |
前輪距(mm) |
1503,1485,1519 |
燃料種類 |
柴油 |
后輪距(mm) |
1494,1516 |
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
CY4BK551 YC4FA115-50 4B2 ZD30D13-5N D28D11-5DA SD4D25R-70 4DX23-120E5 D25TCIE2 4DW94-95E5 |
東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 安徽全柴動力股份有限公司 東風輕型發動機有限公司 東風輕型發動機有限公司 江蘇四達動力機械集團有限公司 一汽解放汽車有限公司無錫柴油機廠 昆明云內動力股份有限公司 常柴股份有限公司 一汽解放汽車有限公司無錫柴油機廠 |
3707 2982 2545 2953 2771 2545 3857 2499 1995 2720 |
75 85 85 96 85 70 90 96 70 72 |
