一、 整車描述
1、 概述

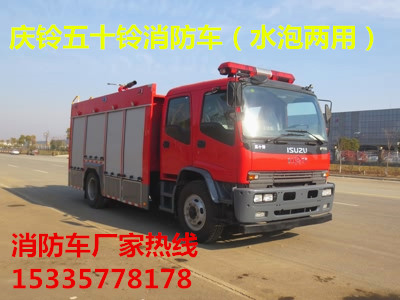

JDF5153GXFPM60型泡沫消防車、JDF5153GXFSG60型水罐消防車,采用慶鈴汽車股份有限公司QL1160VMFRY底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為單排改雙排,可乘坐3+3人,該車為內藏罐結構,車身前部為器材箱,中部為水罐,后部為泵房。載液罐體為優質碳鋼,與底盤采用彈性連接,載水3900kg(PM60)/5860kg(SG60),泡沫液量1960kg(PM60),裝備了上海茸申消防設備有限公司生產CB10/40型低壓消防泵,額定流量40L/S,車頂安裝成都威斯特消防機械有限公司生產的PL32(PM60)或PS40W(SG60)型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所,撲救大型油類火災或一般物質火災。 整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2005第五階段限值的規定要求(國Ⅴ標準);整車通過國家消防裝備質量監督檢驗中心檢測(報告編號:201830116)并已列入工信部汽車新產品公告,CCCF正在申報中。 |
2、 整車主要參數
外廓尺寸 |
7925×2505×3450mm |
最大總質量 |
15000kg |
載液量 |
泡沫車載水3900kg,泡沫1960kg,水罐車載水5860kg |
最高車速 |
90km/h |
消防泵額定流量 |
40L/s 1.0MPa |
消防炮額定流量 |
泡沫車:32L/s 1.0MPa 水罐車:40L/s 1.0MPa |
消防炮射程 |
泡沫車:泡沫≥45m 水≥50m 水罐車:≥50m |
比功率 |
151/15=10.06 |
接近角/離去角 |
15°/13° |
二、底盤
1、 底盤主要參數
型號 |
QL1160VMFRY |
|
制造商 |
慶鈴汽車股份有限公司 |
|
發動機額定功率 |
151kw |
|
發動機排量 |
5193ml |
|
發動機排放標準 |
GB17691-2005國V |
|
驅動形式 |
4×2 |
|
軸距 |
4500mm |
|
最大允許總重 |
15000kg |
|
最小轉彎半徑 |
≤17m |
|
變速箱 |
手動 |
|
取力器 |
|
2、乘員室
結構 |
平頭、四門,改制雙排 |
|
司乘人員數 |
3+3人 |
|
駕駛員位置 |
左置 |
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒,加裝 1、 警報器; 2、 取力器控制開關及指示燈; 3、 附加電源開關;
|
