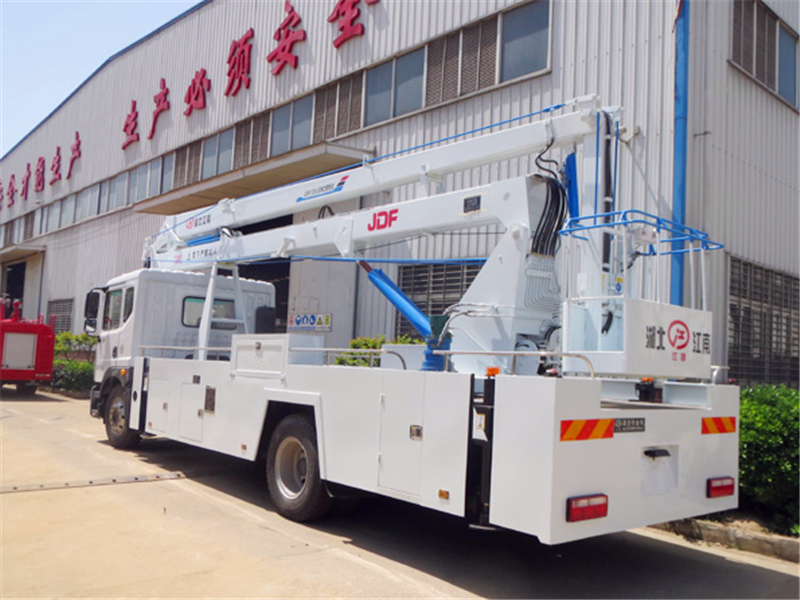

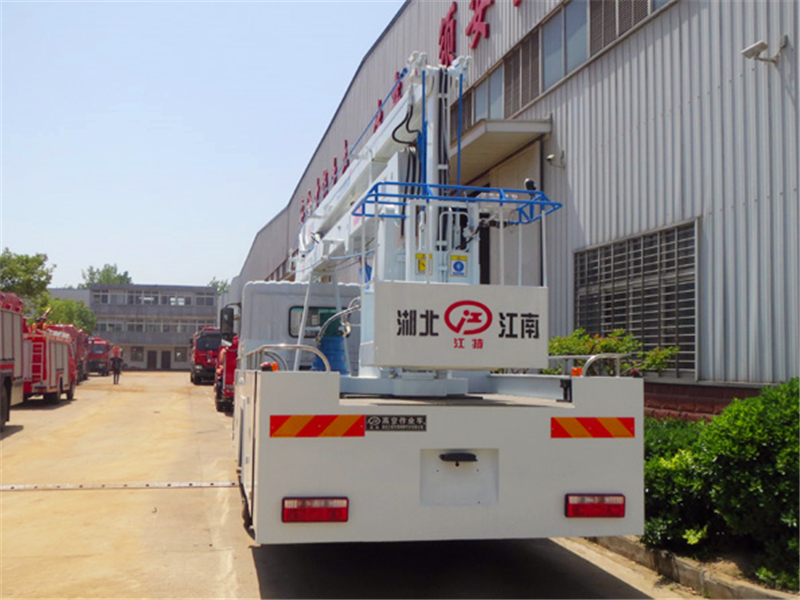

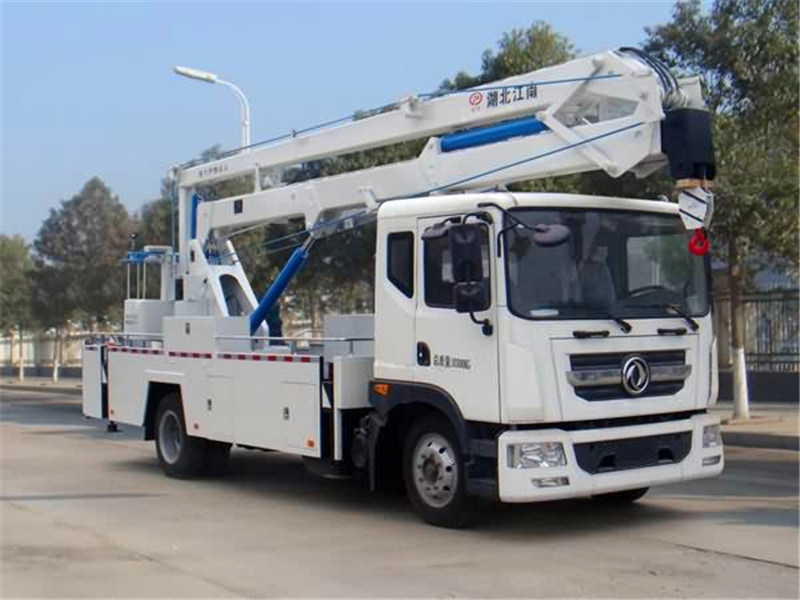

國六東風天錦20米高空作業車
國六東風天錦20米高空作業車產品參數：
整 車 參 數 | |
整車型號 | JDF5100JGK20E5型高空作業車 |
外形尺寸 | 長×寬×高：9380×2470×3800（mm） |
質量參數 | 總質量：10300kg 整備質量：10105kg |
前輪距/后輪距 | 1858/1806 |
前懸/后懸 | 1230/2347 |
接近角/離去角 | 18/12.8 |
最高車速 | 110km/h |
底 盤 配 置 | |
底盤型號 | EQ1140LJ9BDF（東風汽車股份有限公司） |
發動機型號 | YC4S170-50（廣西玉柴機器股份有限公司） |
發動機功率/排量 | 125kw/3767ml |
軸數/軸距 | 2軸/4700mm |
輪胎規格 | 8.25R20 |
專 用 配 置 | |
最大作業高度 | 20m |
最大作業幅度 | 9m |
最大起吊質量 | 900Kg |
吊籃載重 | ≤200Kg |
備 注 | 帶空調、帶動轉、帶ABS 選裝:應急動力單元;電液比例調速；無線搖控；支腿振木 有免征、環保、3C |
上裝基本配置 | 臂架 | 臂架形式 | 三節折臂 | |||
材料 | 高強度鋼板HQ60/5mm | |||||
臂架截面 | 四邊形 | |||||
起伏角度 | 0°-70°(相對水平面) | |||||
作業工況 | 最大作業高度 | 20m | ||||
最大作業高度時作業幅度 | 2.4m | |||||
最大作業幅度 | 9m | |||||
最大作業幅度時作業高度 | 11.2m | |||||
回轉 | 雙向360°連續回轉 | |||||
吊臂 | 最大起吊質量 | 900Kg | ||||
伸縮起重臂 | 伸縮長度2m | |||||
最大起吊高度 | 11.5m | |||||
最大起吊幅度 | 9.2m | |||||
起升機構 | W15；單繩拉力800 Kg | |||||
鋼絲繩 | （60m）Φ8 | |||||
吊鉤 | 1T | |||||
支腿 | 支腿型式 | 前后H型 | ||||
支腿材料 | 型材Q345B/5-10mm | |||||
支腿跨距 | 縱向（mm）：5100，橫向（mm）：4000 | |||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | |||||
后支腿頻閃燈 | 黃色；兩只 | |||||
